la53防爆控制按钮盒（IIB、IIC）用范围：

适用于1区、2区危险场所；

适用于IIA、IIB类，温度组别为T1~T6的爆炸性气体环境。

Can be used in hazardous area:Zone 1 and Zone 2.

Can be used in explosive gas atmospheres of Category

IIA、IIB where the temperature classification is T1~T6.

技术参数：

执行标准：GB3836.1-2000、

GB3836.2-2000、

GB3836.3-2000、IEC60079

防爆标志：Exed II CT6*Exed II BT6

额定电压：AC380/220V/50Hz

额定电流：10A

防护等级：IP65

防腐等级：WF1

进线口规格：G3/4’

电缆规格：Ф9mm-Ф14mm

Lmplementing the standard: GB3836.1-2000、

la53防爆控制按钮盒（IIB、IIC）GB3836.2-2000、

GB3836.3-2000、IEC60079

Explosion-proofmark:Exed II CT6 *Exed II BT6

Rated voltage: AC380/220V/50Hz

Rated current:10A

Protection grade:IP65

Corrosion-proof grade:WF1

Lnlet’s spec:G3/4”

Cadle spec: Ф9mm-Ф14mm

la53防爆控制按钮盒（IIB、IIC）产品特点：

The housing is die cast in aluminum alloy,with high voltage static plastic-sprayed surface.

1.壳体采用铝合金压铸成型，表面高压静电喷塑；

2.整天为复合型结构，外壳为增安型结构，内装按钮、指示灯、电流表为防爆元件；

3.采用曲路密封结构，具有较强的防水、防尘功能；

1.钢管或电缆布线。

Compound structure of safety-increased type,with unctions of water-proofing,dust-proofinginsideisarranged button,indicatoe,ammeter ofexplosion-proof types;

Adopt cutve-sealed structure,with the strong performances of water-proof and dust-proof;

Conduit wiring or cable wiring.

la53防爆控制按钮盒（IIB、IIC） 范围
本企业标准规定了LA53系列防爆控制按钮（以下简称按钮）的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存等要求。
本企业标准适用于按钮的设计、制造与检验。
按钮主要适用于爆炸性气体环境中1区或2区危险区域，为ⅡC类T6组及以下的爆炸危险场所，在交流50Hz、额定电压至380V或直流额定电压220V，额定电流至5A的电路中，作远距离控制电磁电器之用。带电流表的按钮还可以对电路运行情况进行监视。


2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所用的修（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的*新版本。凡是不注日期的引用文件，其*新版本适用于本标准。
GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB3836.1 爆炸性气体环境用电气设备 第1部分：通用要求
GB3836.2 爆炸性气体环境用电气设备 第2部分：隔爆型“d”
GB4208 外壳防护等级（IP代码）
GB/T13384 机电产品包装通用技术条件
GB/T14048.1 低压开关设备和控制设备总则
GB14048.5 低压开关设备和控制设备 控制电路电器和开关元件*部分 机电式控制电路电器
3 产品分类

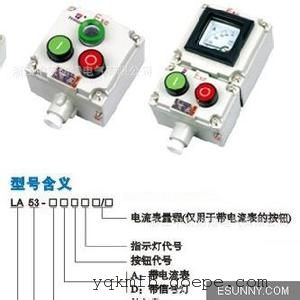

3.1 型号
L A 53 — □ □ □
电流量程或指示灯数量
A：电流表；D：指示灯
按钮数（2、3）
la53防爆控制按钮盒（IIB、IIC）设计序号
按钮
主令电器

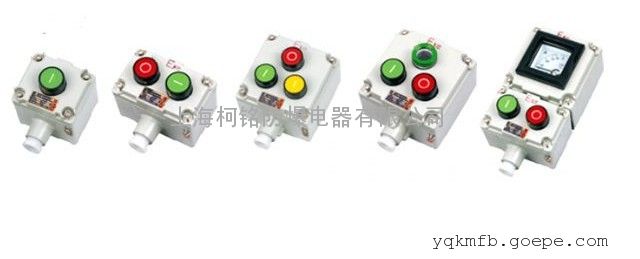

3.2 从形式上分为2钮、3钮、2钮带表、3钮带表、2钮带指示灯、3钮带指示灯六种。
3.3 基本参数
a） 额定电压：AC380V、DC220V；
b） 额定电流：5A；
c） 防爆标志：ExedⅡCT6；
d） 防护等级IP54；
la53防爆控制按钮盒（IIB、IIC）e） 引入电缆*大直径：Ф15。


防爆按钮，防爆控制按钮，LA53-2，LA53-3，防爆控制按钮厂家-乐清威创防爆科技有限公司

4 要求
4.1 按钮应符合本企业标准的要求，并按照规定的程序由国家认可的质量监督检验部门审查合格的图样和企业标准进行制造，并应在取得检验部门发放的“防爆合格证”后，方可生产。
4.2 正常工作条件
符合本企业标准的按钮，应在下列条件下能够可靠工作：
a） 周围空气温度为-20℃～+40℃，且24h内的平均温度值不超过+35℃；
b） 安装地点的海拔不超过2000m；
c） 安装地点的*高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下允许有较高的相对湿度；
d） 无剧烈振动、冲击及摇动的地方；
e） 在无滴水及其它流体浸入的地方；
f） 在Ⅱ类含有爆炸性气体环境场所；
g） 污染等级为3级；
h） 安装类别：Ⅱ类。


4.3 结构要求
4.3.1 按钮的外壳应采用含镁量不大于6%（重量比）的铸铝合金制造。
4.3.2 按钮的所有紧固件应有防止自动松脱措施。
4.3.3 按钮的所有黑色金属零部件应具有防锈措施，表面不得有镀层脱落现象。
4.3.4 按钮接线盒内的电气间隙不小于6㎜，爬电距离不小于10㎜。
4.3.5 按钮的铭牌采用黄铜板或不锈钢制造。
4.3.6 按钮隔爆空腔净容积不大于100㎝3，按钮的接合面宽度L≥6.0㎜，间隙/直径间隙ic≤0.10㎜，接合面表面粗糙度Ra不超过3.2μm。
4.3.7 按钮外壳在明显处应设有清晰、永久性的凸纹标志“Ex”。
4.3.8 按钮外壳表面涂浅灰色粉末漆。
4.4 性能要求
4.4.1 按钮组成元件（如按钮元件、仪表、指示灯等）的技术性能，除应符合本标准的规定外，还应符合各自产品标准的规定。
4.4.2 按钮的绝缘应承受交流50Hz、电压2500V的工频耐压试验，历时1min无击穿和闪络现象。
4.4.3 按钮外壳*高表面温度不超过80℃，接线端子温升不超过35K。
4.4.4 按钮的外壳应承受7J，透明件应能承受4J冲击能量的冲击试验，不得损坏和发生影响防爆性能的变形。
4.4.5 按钮隔爆外壳应承受GB3836.1-2000中23.4.7.3耐热试验和23.4.7.4耐寒试验要求。
4.4.6 按钮的密封垫及密封圈应采用橡胶制造，应符合GB3836.1-2000附录D中D3.3条弹性密封圈材料老化试验要求。
4.4.7 按钮电缆引入装置应夹紧电缆，符合GB3836.1-2000附录D中D2.3的要求。
4.4.8 按钮隔爆外壳应承受内部爆炸，符合GB3836.2-2000中15.1规定的外壳耐压试验要求。
4.4.9 按钮隔爆外壳应承受GB3836.2-2000中15.2规定的内部点燃的不传爆试验要求。
4.4.10 按钮外壳的防护能力应达到IP54的要求。
4.4.11 按钮的接通与分断能力应符合表1的规定。
表 1
电源
种类 使用类别 接 通 分 断 操作循环次数 操作频率次/min 通 电
时间S
I/Ie U/Ue COSФ I/Ie U/Ue COSФ
AC AC-14 6 1.1 0.7 6 1.1 0.7 10 6 ≥0.05
DC DC-13 1.1 1.1 6P① 1.1 1.1 6P① 10 6 ≥0.05
①6P的上限值为300ms。
4.4.12 按钮的机械寿命10万次,其操作频率为12次/h。
4.4.13 按钮的电寿命符合表2的规定，其次数不低于机械寿命的20%（直流负载为10%），操作频率
为12次/h。
表 2

LA53防爆控制按钮（LA53-1/2/3）

防爆按钮,LA53防爆控制按钮,LA53-1,LA53-2,LA53-3

用途与适用范围

 LA53防爆控制按钮（以下简称按钮）适用于爆炸性气体环境（1区和2区），ⅡC类T6组及以下的爆炸危险场所，在交流50Hz，额定电压380V或直流额定电压至220V，额定电流5A电路中，作远距离控制电磁电器之用。带电流表的按钮还可对电路运行情况进行监控。

产品型号及基本参数

2.1产品型号

        L  A 53 -□ □

                               A：电流表

                               按钮数：2，3

                               设计序号

                               按钮

                               主令电器

产品型号	额定电压	额定电流	触头数量	防爆标志	进口螺纹	电缆外径
ALA53-2	380/220V	10 A	二常开二常闭	Exde Ⅱ BT4	G3/4"	Φ10-14mm
ALA53-3			三常开三常闭

 LA53-2 explosion-proof control button manufacturer

2.2LA53防爆控制按钮基本参数（见下表）

la53防爆控制按钮盒（IIB、IIC）

型号	额定电压（V）	额定电流（A）	防护 等级	防爆标志
LA53-2	AV380 DC220	5	IP54	ExedIIBT6
LA53-3
LA53-2A
LA53-3A



la53防爆控制按钮盒（IIB、IIC）
使用类别 接 通 分 断
I/Ie U/Ue COSФ（τ0.95） I/Ie U/Ue COSФ（τ0.95）
AC-14 6 1 0.7 1 1 0.4
AC-13 1 1 6P 1 1 6P
4.4.14 按钮的额定限制短路电流应在试验电压1.1倍额定值，功率因数在0.5～0.7之间，通以1000A预期电流3次，其间隔时间不小于3min，每次短路后，按钮应处于正常工作状态。
la53防爆控制按钮盒（IIB、IIC）A53防爆控制按钮
LA53防爆控制按钮有LA53-1（一钮）、LA53-2(两钮)、LA53-3(三钮)、LA53-2A(两钮带电流表)、LA53-3A(三钮带电流表)这几种*常见的型号，额定工作电流为3A，电压可为直流220V或交流380V，防爆标志为ExedIIBT6,防护等级为IP55，防腐等级WF1，进线口螺纹为标准G3/4，可使用电缆外径为10-14mm。
该款防爆按钮重量由0.55KG-3KG因配置不同而不等。具体外形尺寸请来电来函查询。
该防爆按钮质量稳定，安全性高；在此郑重承诺质量一年包换三年保修。
