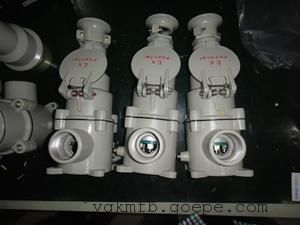

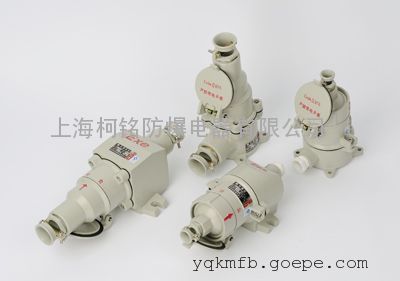

AC防爆插销（IIB、IIC）

AC系列防爆插销产品特点：

1,适用于性气体环境1区、2区；

2,适用于可燃性粉尘环境20区、21区、22区；

3,适用于IIA、IIB级性气体环境；

4.适用于温度组别为T1-T6的环境；

6,15A、30A两种规格可选；

7,直插、斜插两种安装方式。
，BLK52防爆断路器
（V） 额定电流
（A） 使用类型 防爆标志 电缆外径
（φ，mm） 进线口螺纹
（G"） 极数 质量
（Kg）
CBCX-16 220/380
 16 AC-1
AC-3 ExdIIBT6
* ExdIICT6 8-14 3/4 1P+N
3P+N 2
CBCX-32 32 18-22 1 1/4 3.5



AC防爆插销（IIB、IIC）外形及安装举例

型号 A B C D
CBCX-15/□Z 195 135 120 /
CBCX-15/□X 250 105 105 120
CBCX-30/□Z 300 125 125 /
CBCX-30/□X 340 120 120 140
  、


适用范围Application  1区、2区危场所。IIA、IIB、IIC类性气体环境.* 要求IIC类请注明.Can be used in Zone 1 and Zone 2one 2 dangerous places.Can be used in IIA,IIB 、IICgroup explosive atmosphere.*Please note if want IIC or safety-increased type.    产品特点 Features 型号含义Model implication  铸铝合金外壳，表面喷塑AC防爆插销（IIB、IIC）。插销与开关制成联锁结构，只有开关断开后方能拔出插头。钢管或电缆布线均可。符合GB3836-2000。IEC60079 标准要求。The shell is of diecasted AI-alloy with plastic sprayed surface.The plug together with switch is canstructed to form inter locks.Only if switchis off,the plug can be drawn out.Conduit wiring or cable wiring.Suitable for GB3836-2000.IEC60079 standard request.

   AC防爆插销（IIB、IIC）主要技术参数 Main technical parameters  产品型号Type 额定电压（V）Rated voltage  额定电流（A）Rated current  使用类别Using 防爆标志Ex-mark 电缆外径(Φmm))Cable’s outerdiameter 出线口螺纹（G")Outlet’s thread  极数No.of pole 防护等级Protection grade  质量（Kg)Mass AC-16 380/220 15 1P+N AC-1AC-3 Exde II BT6*Exde II CT6  IP54*IP55 3/4 10-14 2 AC-32 380/220 3P+N 1/4 18-22 3.5   订货须知Notice if ordering用户在订货时须注明插销的电流、电压、结构形式。Please indicate the current,voltage and structrue of plug if ordering.  外形及安装尺寸 Outlinge and installing dimension
特别说明：电器产品的说明有些不全面，可能会造成你的误解，所以请不要随便购买，我们以产品的型号为准，如果我们产品型号发对了，你却发现不能用于你的目的，我们也不接受退货，后果要你自己负责！如果我们型号发错了，那我们当然是要接受退货的！各位买家看清楚再买，我们公司量大，尽量不要再增加我们的负担！谢谢
