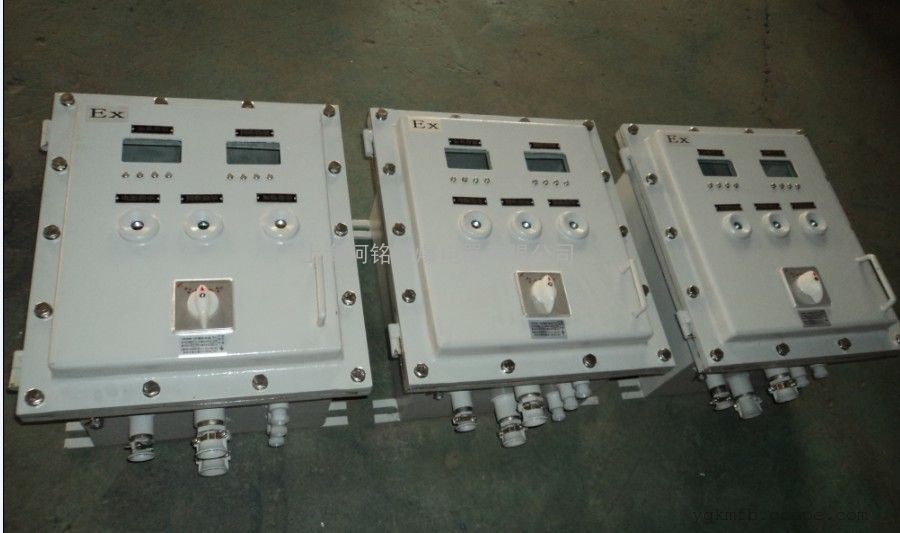

防爆动力配电箱BXD产品特点

1.本产品复合型结构,开关箱采用隔爆型结构,母线箱及出线箱采用增安型结构.
2.铸铝合金外壳,内装高分析断小型断路器,具有过载短路保护功能并可根据要求增加漏电保护等功能.
3.采用模块结构,各种回路可以自由选择组合；有特殊要求可特制.
4.钢管或电缆布线均可.
5.石化厂防爆防腐配电箱符合GB3836-2000,IEC60079标准要求.
参数参考

防爆动力配电箱BXD适用说明

1．1区、2区危险场所。
2．IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可
防爆动力配电箱BXD订货须知;
1.用户在订货时,须注明配电箱的回路数,各回路相应的电流以及断路器的级数,若需带漏电功能,则请另外注明,若需带总开关则注明总开关的电流及级数,并注明进出线方向,进出线规格及对应的数量。
2.一般情况下,用户必须提供配电箱电气系统图。


公司提示

公司产品经过正规检验机构检验合格，对产品质量请不要质疑。

此产品为易损品，因产品交付第三方运输，所以不保证产品在运输期间不会出现破损情况，如到货后发现有破损情况，请及时联系本公司。

请严格按照产品说明书安装，并由*电工人员进行安装。

防爆动力配电箱BXD技术参数：
执行标准：GB3836.1，GB3836.2，GB3836.2，IEC60079-0，IEC60079-1，EN60079-0，EN60079-1
防爆标志:Exde II BT6 DIPA21TA,T6
额定电压:220V/380V
主回路额定电流: 63A~100A
支路额定电流：1A, 2A,4A,6A,10A,16A,20A,25A,32A
防护等级:IP65
防腐等级: WF1 *WF2
总开关配置：C65， CM1或GSM1
支路开关配置：1P或2PC65系列开关以及各种带漏电保护功能，正常配置为1P
母线腔配置：内部设有BD8050防爆指示灯和分线装置
接线腔配置：接线腔配置的架线端子为魏德米勒SAK系列端子
引入口装置：引入装置规格为G1/2”~G3”，并可根据要求进行特制
进出线口方向：下进下出或下进上出
安装方式：挂式或立式

防爆动力配电箱BXD

特制。

■主要技术参数 ■Main technical parameters

防爆动力配电箱BXD技术参数

执行标准：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079

防爆标志：Exed II BT6、Exed II CT6、DIP A20 Ta，T6

额定电压：AC220V/380V

主回路额定电流：60A~250A

支路数：4、6、8、10、12

支路额定电流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

防护等级：IP54（IIB）、IP55（IIC）IP65（DIP）

防腐等级：WF1

引入口规格：G1/2″~G3″

适用电缆外径：Φ6mm~55mm

引入口方向：下进下出、下进上出、上进上出、上进下出

公司提示

公司产品经过正规检验机构检验合格，对产品质量请不要质疑。

此产品为易损品，因产品交付第三方运输，所以不保证产品在运输期间不会出现破损情况，如到货后发现有破损情况，请及时联系本公司。

请严格按照产品说明书安装，并由*电工人员进行安装。

防爆动力配电箱BXD

注意事项

因石化厂防爆防腐配电箱规格多样，使用的环境也有所不同，所以我们公司可以根据您的现场情况非标设计，然后经客户同意、认可再按照图纸或产品详细参数定做。
