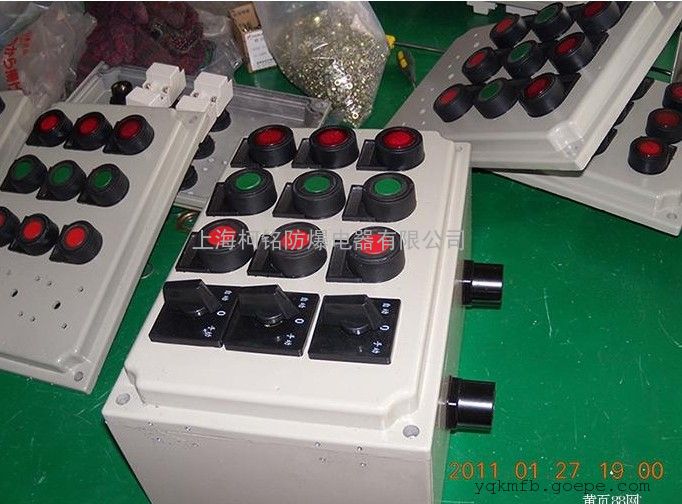

    BQC防爆磁力启动器5.5KW-55KW

    产品型号： BQC
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地： 浙江温州乐清市
    更新日期： 2024-03-06
    详细信息
    | 询价留言

    一、
    BQC防爆磁力启动器5.5KW-55KW
    1.1区、2区危险场所。
    2.ⅡA、ⅡB、ⅡC类爆炸性气体环境。
      *要求ⅡC时请注明

    三BQC防爆磁力启动器5.5KW-55KW产品特点

    1.铸铝合金外壳，表面喷塑。
    2.内装交流接触器，热继电器，自复位万能转换开关或按钮等。
    3.可控制交流以50HZ,380V三相异步电动机的直接起动停止，并具有过载和断相及失压保护。
    4.钢管或电缆布线均可。
    5.符合GB3836-2000,IEC60079标准要求

    BQC防爆磁力启动器5.5KW-55KW

    一、BQC防爆磁力启动器5.5KW-55KW
    用途与使用环境
        本产品根据国家标准GB3836—83有关规定制造。适用于含有爆炸性混合物属于ⅡB级T4组及以下危险场所，作为控制交流50Hz，电压至380V三相异步电动机的直接起动、停止、并对过载及失压进行保护。
    本起动器的防爆标志为：“deⅡBT4”，它的设计及制造均按国家标准GB3836.2—83《爆炸性环境用防爆电气设备 隔爆型电气设备“d ”》有关规定进行。
    本产品适用于下列环境：
    1、海拔高度不超过2000m；
    2、周围环境温度为+40℃~-20℃；
    3、周围空气的相对湿度不大于95%（当在+25℃±5℃时）；
    4、在无剧烈振动及冲击的地方；
    5、在无破坏金属和绝缘的腐蚀性气体或蒸气的地方；
    6、在能防止雪、雨及滴水浸袭的地方；
    二、型号及基本参数
    （一）本产品型号的含义如下：
     B   QC — □/□ N

                                     可逆式
                                     整定电流（安）
                                     额定电流（安）
                                   电磁起动器
                                     隔爆型
    （二）起动器的基本参数如表所列
    型   号
    额定
    电压
    (V)
    额定
    电流
    (A）
    所控电
    机容量(KW)
    热继电器额定电流（A）
    允许使用*大电缆外径（mm）
    BQC—10
    BQC—10N
    380
    10
    4
    0.35～11
    Φ18
    BQC—20
    BQC—20N
    380
    20
    10
    7.2～22
    Φ18
    BQC—40
    BQC—40N
    380
    40
    20
    22～45
    Φ22
    BQC—60
    BQC—60N
    380
    60
    30
    45～63
    Φ26
    BQC—100
    BQC—100N
    380
    100
    50
    63～120
    Φ37
    BQC—160

    160
    75
    120～160
    Φ37
    (三)起动器的工作制，可作长期连续工作及操作频率不大于30次/小时的反复短时工作制。
    三、结构概述
    起动器由隔爆型主腔及增安型接线腔组成。主腔内装有CJX2交流接触器、JR28热继电器、HZ58-10/B组合开关、熔断器、指示灯等元件，接线腔内有供进出线接线端子，操纵是由外壳外部的按钮进行起动停止操作。
    外壳采用ZL102高强度铸铝合金压铸加工而成，外壳主腔能承受1Mpa 水压试验，在进出线口部分制成橡胶密封圈密封结构，电缆可以直接引入，且适用于钢管布线。
    四、安装、调整、使用及维修
    1、接触器应安装于垂直的平面上，倾斜度不得超过5度。
    2、安装前应检查起动器铭牌上所列技术数据及说明书中的基本参数是否与实际使用情况相符。
    3、安装时应注意电缆由出线套、金属垫圈、橡胶密封胶圈环依次引入接线盒内，待接好线后，将出线套旋紧，使之严格密封。
    4、起动器的内外接地应良好、可靠。
    5、运行前应检查所有隔爆接合面上的紧固件是否全部拧紧，没有弹簧垫圈的及时添加，以防止自行松脱。
    6、在打开盖子检修时，必须首先断开前级电源，待隔爆壳内的所有电器元件均不带电时，方可检修。
    7、所有隔爆面均应予以妥善保护，不得磕碰、划伤，并保持清洁。
    8、在检修安装完毕时，应在隔爆面上涂以204—1防锈油。

     BQC防爆磁力启动器5.5KW-55KW适用范围


    本企业标准规定了BQC系列防爆电磁起动器（以下简称起动器）的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存等要求。
    本企业标准适用于起动器的设计、制造与检验。
    起动器主要适用于爆炸性气体环境中1区或2区危险区域，爆炸性气体、蒸气为ⅡB或ⅡC、T4及以下场所，作为控制交流50Hz、额定电压至380V的三相异步电动机的直接起动、停止或反转之用。具有过载、断相、失压、短路等保护。
    2 规范性引用文件
    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是注日期的引用文件，其*新版本（包括所有的修改单）适用于本文件。
    GB/T 2900.1-2008 电工术语基本术语
    GB/T 2900.18-2008 电工术语低压电器
    GB/T 2900.35-2009 电工术语爆炸性环境用设备
    GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求
    GB3836.2 -2000爆炸性气体环境用电气设备第2部分：隔爆型“d”
    GB3836.3 -2000爆炸性气体环境用电气设备第3部分：增安型“e”
    　　GB4208 -2008外壳防护等级（IP代码）
    　　GB/T13384-2008 机电产品包装通用技术条件
    　　GB14048.1 -2006低压开关设备和控制设备第1部分：总则
    　　GB14048.4-2003 低压开关设备和控制设备 低压机电式接触器和电动机起动器
    GB14048.2-2008 低压开关设备和控制设备 第2部分：断路器
    GB2828.1-2003 《计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划》
    3 产品分类
    3.1 起动器分类
    3.1.1 起动器按功能可分为两类：单向控制和可逆控制。
    3.1.2 起动器按电流可分为：9A、12A、16A、25A、32A、40A、50A、65A。
    3.2 型号含义
    B Q C □- □ □


    　　　　　　　　 　　　　 N：可逆
    　　　　　　　　 　　　　 额定工作电流
    　　　　　　　　 　　　　 61为ⅡB类、62为ⅡC类
    电磁
    　　　　　　　　 　　　　 起动器
    防爆
    3.3 基本参数
    3.3.1 起动器的基本参数应符合表1的规定
    3.3.2 起动器的防爆标志BQC61为ExdeⅡBT4,BQC62为ExdeⅡCT4
    3.3.3 起动器适用于以下额定工作制

    1. 　　
    八小时工作制；

    2. 　　不间断工作制；

    3. 　　断续周期工作制；

    4. 　　短时工作制。

    表1基本参数

    五、外形及安装参数



    型   号
    A
    B
    C
    D
    E
    BQC—10
    230
    355
    262
    138
    180
    BQC—20
    309
    368
    289
    148
    198
    BQC—40
    325
    430
    340
    175
    218
    BQC—60
    390
    450
    370
    240
    270
    BQC—100
    390
    450
    370
    240
    270
    BQC—150
    390
    450
    370
    240
    270
    BQC—10N
    325
    430
    340
    175
    218
    BQC—20N
    390
    450
    370
    240
    270
    BQC—40N
    390
    450
    370
    240
    270
    BQC—60N
    520
    620
    496
    260
    300

    规范性引用文件

    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是注日期的引用文件，其*新版本（包括所有的修改单）适用于本文件。

    GB/T 2900.1-2008   电工术语    基本术语

    GB/T 2900.18-2008  电工术语    低压电器

    GB/T 2900.35-2009   电工术语    爆炸性环境用设备

    GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求

    GB3836.2 -2000爆炸性气体环境用电气设备第2部分：隔爆型“d”

    GB3836.3 -2000爆炸性气体环境用电气设备第3部分：增安型“e”

        GB4208 -2008外壳防护等级（IP代码）

        GB/T13384-2008 机电产品包装通用技术条件

        GB14048.1 -2006低压开关设备和控制设备 第1部分：总则

        GB14048.4-2003 低压开关设备和控制设备  低压机电式接触器和电动机起动器

    GB14048.2-2008 低压开关设备和控制设备  第2部分：断路器

    GB2828.1-2003 《计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划》

    3  防爆磁力启动器,BQC防爆磁力启动器,BQC-10,BQC-20,BQC-25,BQC-32,BQC-40,BQC-63,BQC-100产品分类

    3.1  起动器分类

    3.1.1  起动器按功能可分为两类：单向控制和可逆控制。

    3.1.2  起动器按电流可分为：9A、12A、16A、25A、32A、40A、50A、65A。

    3.2  型号含义

    B  Q  C   □ - □  □



                                N：可逆

                                额定工作电流

                                61为ⅡB类、62为ⅡC类

                                电磁

                                起动器

                                防爆

    3.3  基本参数

    3.3.1  起动器的基本参数应符合表1的规定

    3.3.2  起动器的防爆标志BQC61为ExdeⅡBT4,BQC62为ExdeⅡCT4

    3.3.3  起动器适用于以下额定工作制

    a) 八小时工作制；

    b) 不间断工作制；

    c) 断续周期工作制；

    d) 短时工作制。

    表1基本参数



    型 号

    额定工作电压

    （v）

    额定工作电流

    （A）

    控制电动机功率（KW）(AC-3)

    220V

    380V

    BQC□-9

    380

    9

    2.2

    4

    BQC□-12

    12

    3

    5.5

    BQC□-16

    16

    4

    7.5

    BQC□-25

    25

    5.5

    11

    BQC□-32

    32

    7.5

    15

    BQC□-40

    40

    11

    18.5

    BQC□-50

    50

    15

    22

    BQC□-65

    65

    18.5

    30

    4  要求

    4.1  起动器应符合本企业标准的要求，并按照规定的程序由国家认可的质量监督检验部门审查合格的图样和企业标准进行制造，并应在取得检验部门发放的“防爆合格证” 后，方可生产。

    4.2  正常工作条件

        符合本企业标准的起动器，应在下列条件下能够可靠工作：

    a) 安装地点的海拔不超过2000m；

    b) 周围空气温度为-20℃～+40℃，且24h内的平均温度值不超过+35℃；

    c) 安装地点的*高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下允许有较高的相对湿度；

    d) 与垂直面的安装倾斜度不超过5°；

    e) 在无剧烈振动、冲击及摇动的地方；

    f) 在Ⅱ类含有爆炸性气体环境场所；

    g) 在无滴水及其它液体浸入的地方；

    h) 污染等级为3级；

    i) 安装类别为:Ⅱ、Ⅲ类。

    4.3  结构要求

    4.3.1  起动器的主腔为隔爆型结构,接线腔为增安型结构。

    4.3.2  起动器的电气间隙不小于6mm，爬电距离不小于10mm。

    4.3.3  起动器外壳材质采用含镁量不大于6%(质量百分比)的铸造铝合金制造。

    4.3.4 起动器所有紧固件必须具有防止自行松脱措施。

    4.3.5  起动器的所有黑色金属零部件必须具有防锈措施，表面不得有镀层脱落现象。BQC防爆磁力启动器5.5KW-55KW

    4.3.6  起动器应设有接地螺钉，内接地螺钉M6, 外接地螺钉M8,并标注接地符号“〨”。

    4.3.7  起动器外壳在明显处应设有清晰、永久性的凸纹标志“Ex”。

    4.3.8  起动器ⅡB类隔爆接合面宽度L≥12.5、l≥8、接合面间隙/直径间隙ic≤0.15；ⅡC类隔爆接合面宽度L≥25、接合面间隙/直径间隙ic≤0.15，接合面表面平均粗糙度Ra不超过6.3μm。

    4.3.9  起动器观察窗的透明件直接胶粘在盖开孔内，从隔爆外壳内部到外部通过胶粘接合面*短通路不小于10㎜。

    4.3.10  起动器隔爆接合面涂204-1置换型防锈油。

    4.3.11  起动器外壳外表面涂浅灰色粉末漆。

    4.3.12  起动器应设置铭牌及警告牌，铭牌和警告牌用黄铜板或其它耐化学腐蚀的材料制造。

    4.4  性能要求

    4.4.1  起动器所使用的元件的技术性能，除符合本企业标准规定外，还应符合各自的产品标准有关规定。

    4.4.2  起动器应承受50Hz、电压2500V的工频耐压试验，历时1min(出厂检验历时1S)无击穿和闪络现

    象。起动器的绝缘电阻不小于20MΩ。

    4.4.3  起动器外壳*高表面温度不超过130℃。

    4.4.4  起动器各部分在正常工作条件下温升极限值见表2和表3
    BQC—100N
    520
    620
    496
    260
    300
